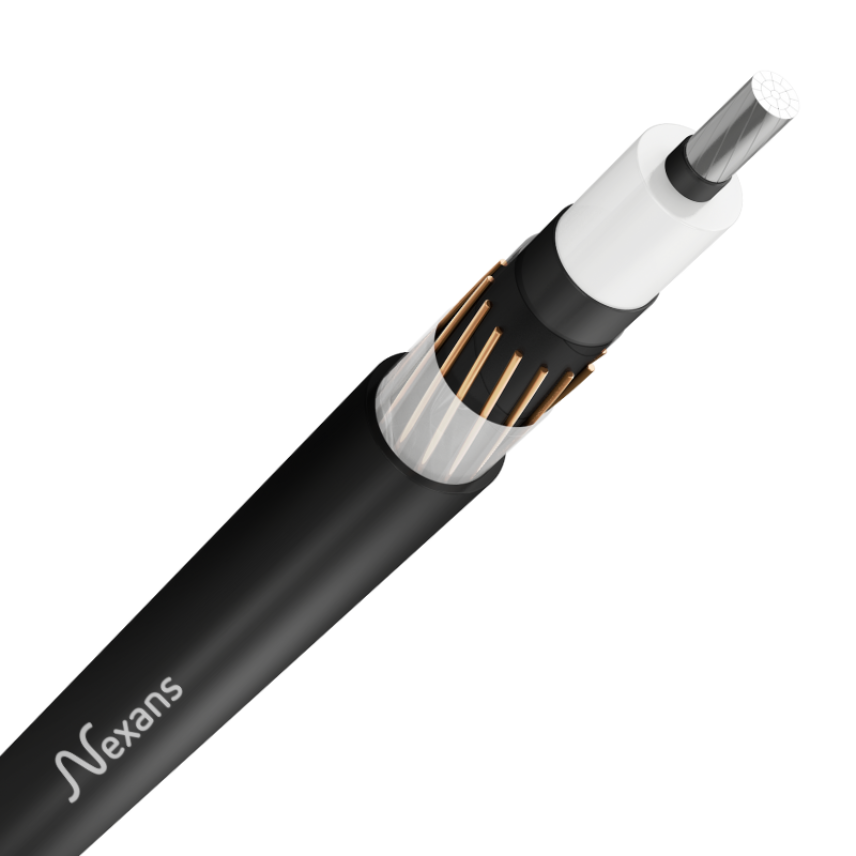

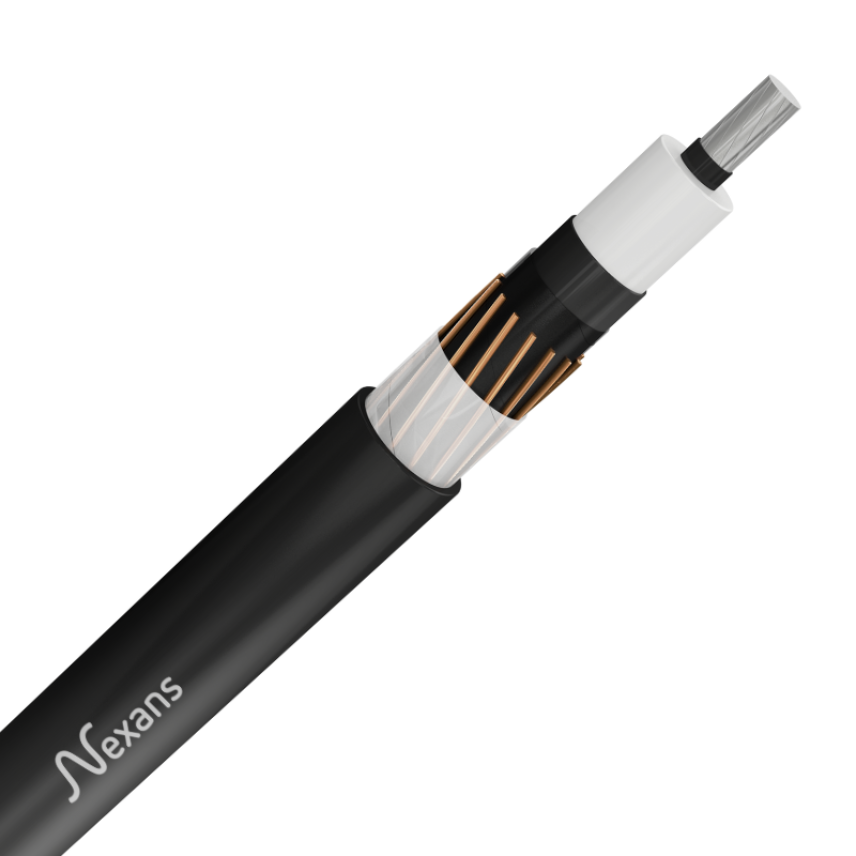

Cable Premium Nexans Potencia Media Tensión Aluminio XLPE-TR/PE 18/30kV N=16mm2 (-2OL)
Cable Premium Nexans Potencia Media Tensión Aluminio XLPE-TR/PE 18/30kV N=16mm2 (-2OL)
Cable Premium Nexans Potencia Media Tensión de Aluminio cumple todos los requerimientos de la Norma IEC 60502-2.
Lee más240 mm2
Nexans ref.
- Cantidad nominal de alambres: 37
- Sección nominal: 240 mm²
- Diámetro nominal del conductor: 18,25 mm
- Diámetro exterior nominal: 43,21 mm
- Peso aproximado: 1766,5 kg/km
- Espesor mínimo de revestimiento: 1,72 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,124 Ohm/km
- Max. Electrical Resistance AC 60Hz 90°C: 0,163 Ohm/km
- Capacidad de corriente al aire 30°C (6): 502 A
- Nominal capacitance: 228,2 pF/m
- Permissible current rating buried/duct 20°C - Trefoil formation: 367 A
- Phase reactance 60 Hz - flat formation: 0,155 Ohm/km
- Phase reactance 60 Hz - trefoil formation: 0,137 Ohm/km
- Maximum Pull Tension of Conductor: 12 kN
- Minimum repeated bending diameter: 519 mm
300 mm2
Nexans ref.
- Cantidad nominal de alambres: 61
- Sección nominal: 300 mm²
- Diámetro nominal del conductor: 20,58 mm
- Diámetro exterior nominal: 45,54 mm
- Peso aproximado: 2006,7 kg/km
- Espesor mínimo de revestimiento: 1,72 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,099 Ohm/km
- Max. Electrical Resistance AC 60Hz 90°C: 0,131 Ohm/km
- Capacidad de corriente al aire 30°C (6): 577 A
- Nominal capacitance: 249,1 pF/m
- Permissible current rating buried/duct 20°C - Trefoil formation: 414 A
- Phase reactance 60 Hz - flat formation: 0,149 Ohm/km
- Phase reactance 60 Hz - trefoil formation: 0,132 Ohm/km
- Maximum Pull Tension of Conductor: 15 kN
- Minimum repeated bending diameter: 547 mm
400 mm2
Nexans ref.
- Cantidad nominal de alambres: 61
- Sección nominal: 400 mm²
- Diámetro nominal del conductor: 23,57 mm
- Diámetro exterior nominal: 48,39 mm
- Peso aproximado: 2330,5 kg/km
- Espesor mínimo de revestimiento: 1,8 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,077 Ohm/km
- Max. Electrical Resistance AC 60Hz 90°C: 0,102 Ohm/km
- Capacidad de corriente al aire 30°C (6): 673 A
- Nominal capacitance: 273,1 pF/m
- Permissible current rating buried/duct 20°C - Trefoil formation: 470 A
- Phase reactance 60 Hz - flat formation: 0,144 Ohm/km
- Phase reactance 60 Hz - trefoil formation: 0,127 Ohm/km
- Maximum Pull Tension of Conductor: 20 kN
- Minimum repeated bending diameter: 581 mm
630 mm2
Nexans ref.
- Cantidad nominal de alambres: 61
- Sección nominal: 630 mm²
- Diámetro nominal del conductor: 29,98 mm
- Diámetro exterior nominal: 55,42 mm
- Peso aproximado: 3262,3 kg/km
- Espesor mínimo de revestimiento: 1,96 mm
- Resistencia eléctrica máxima CC a 20ºC: 0,046 Ohm/km
- Max. Electrical Resistance AC 60Hz 90°C: 0,063 Ohm/km
- Capacidad de corriente al aire 30°C (6): 889 A
- Nominal capacitance: 332,7 pF/m
- Permissible current rating buried/duct 20°C - Trefoil formation: 596 A
- Phase reactance 60 Hz - flat formation: 0,136 Ohm/km
- Phase reactance 60 Hz - trefoil formation: 0,118 Ohm/km
- Maximum Pull Tension of Conductor: 32 kN
- Minimum repeated bending diameter: 666 mm
Descripción
Descripción
Estándares
-
ProductoIEC 60228 Class 2 ; IEC 60502-2
Cable Premium
El cable Premium Nexans Potencia Media Tensión cumple con todos los requisitos de la Norma IEC 60502-2. Posee un conductor de aluminio 1350 cableado concéntrico con bloqueo de humedad, aislamiento de polietileno reticulado (XLPE-TR), pantalla en alambres de cobre, cintas bloqueadoras de agua antes y después de los hilos del neutro, chaqueta en polietileno, resistente al calor, abrasión y humedad, resistente a los rayos solares. Compuestos libres de sustancias peligrosas (RoHS).
Aplicaciones y Características
Alimentación de circuitos de Media Tensión de 18/30(36) kV, principalmente la conexión entre el transformador alimentador y la red de distribución eléctrica. Cables aptos para instalación en exteriores expuestos a la luz solar, ductos subterráneos, directamente enterrados, en lugares secos o húmedos.
Principaes características:
- Instalación directamente enterrada, según norma IEC 60502-2.
- Resistencia a los rayos solares, según norma S-93-639.
- Cable diseñado para estar permanentemente sumergido en agua según la condición AD8, acorde con el procedimiento de prueba de la norma NBR 14039.
Construccion

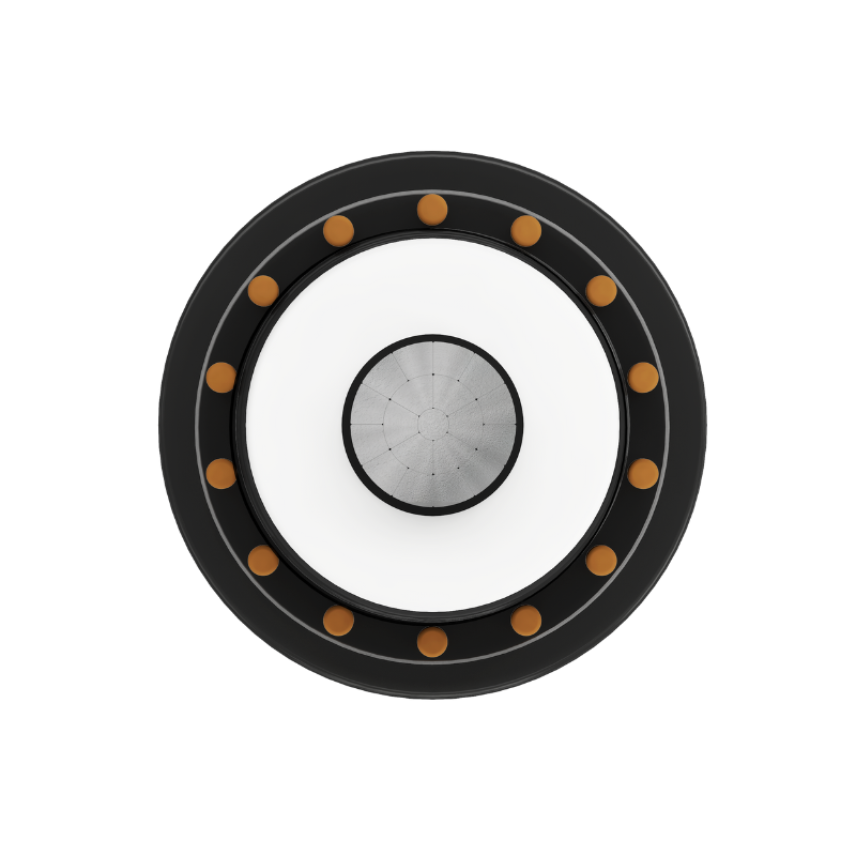

1. Conductor: Aluminio compactado clase 2, con bloqueo de humedad.
2. Semiconductor interno: Compuesto extruido.
3. Aislamiento: Compuesto Polietileno reticulado XLPE-TR (Retardante a las Arborescencias).
4. Semiconductor externo: Compuesto extruido pelable.
5. Pantalla: Formada por hilos de cobre N=16mm2, con cintas bloqueadoras de humedad antes y después de los hilos.
6. Cubierta Externa: Compuesto de polietileno LDPE, resistente al calor, abrasión y la humedad, resistente a los rayos solares (SR) color negro.
CONDICIONES DE AMPACIDAD Y REACTANCIA
• Ampacidad de tres conductores de aluminio con aislamiento simple en el aire en función de temperaturas de los conductores de 90 °C y temperatura ambiente del aire de 30 °C, configuración de trébol. De acuerdo con IEC 60502-2, Tabla B.3.
• Ampacidad de tres conductores de aluminio con aislamiento simple enterrados directamente en el suelo, en función de una temperatura ambiente de la tierra de 20 °C, profundidad de tendido de 0,8 m, resistividad térmica del suelo de 1,5 K.m/W, temperaturas de los conductores de 90 °C, pantallas unidas en ambos extremos de acuerdo con IEC 60502-2, Tabla B.3.
• Reactancia inductiva a 90 °C, 60 Hz, 3 conductores espaciados 1 diámetro. Configuración de trébol y plana.
NOTA:
• Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
• Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
RECOMENDACIONES PARA LA SELECCIÓN DE ACCESORIOS Y DUCTOS
La información técnica aquí presentada es para fines referenciales. Las dimensiones reales y los detalles de construcción estarán disponibles únicamente con los informes de prueba de cada orden de fabricación. Para la selección de accesorios y/o ductos, se recomienda medir directamente sobre las dimensiones reales del cable usando los métodos e instrumentos apropiados. Centelsa by Nexans no asumirá responsabilidad por la selección de dichos elementos.
