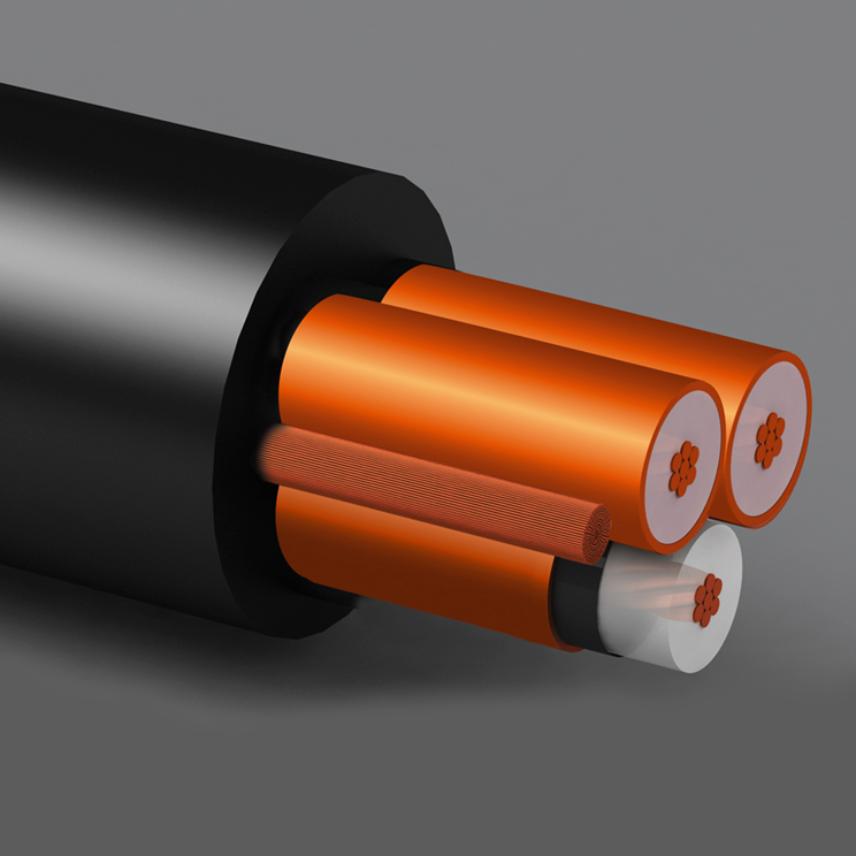

FREETOX - Multiconductor de media tensión XLPE/LFH
FREETOX - Multiconductor de media tensión XLPE/LFH
Cable de seguridad ante incendios para instalaciones fijas en sistemas de media tensión.
XLPE/LFH(bajo riesgo de incendio). 90°C. 5-8-15-25-35-46 kV según ICEA S-96-639. 3,6/6 - 6/10 - 8,7/15 - 12/20 - 18/30 kV según IEC 60502-2. Lee másFREETOX 3x2+3x8 AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 2
- Calibre kcmil: - kcmil
- Sección nominal: 33,6 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %

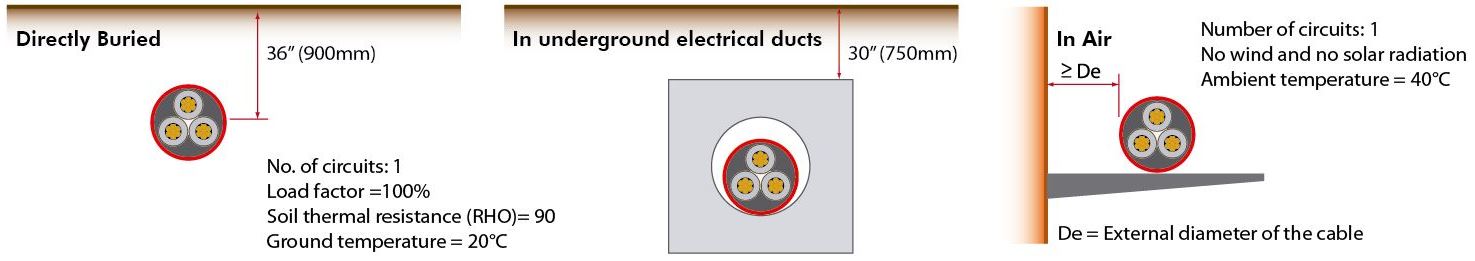

- Capacidad de corriente al aire 40°C (1): 140 A
- Capacidad de corriente directamente enterrado 20°C (3): 180 A
- Capacidad de corriente en ducto 20°C (1): 135 A
FREETOX 3x1+3x8 AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 1
- Calibre kcmil: - kcmil
- Sección nominal: 42,4 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 160 A
- Capacidad de corriente directamente enterrado 20°C (3): 200 A
- Capacidad de corriente en ducto 20°C (1): 155 A
FREETOX 3x1/0+3x6 AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 1/0
- Calibre kcmil: - kcmil
- Sección nominal: 53,5 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 185 A
- Capacidad de corriente directamente enterrado 20°C (3): 230 A
- Capacidad de corriente en ducto 20°C (1): 175 A
FREETOX 3x2/0+3x8 AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,4 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 215 A
- Capacidad de corriente directamente enterrado 20°C (3): 260 A
- Capacidad de corriente en ducto 20°C (1): 200 A
FREETOX 3x3/0+3x4 AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 3/0
- Calibre kcmil: - kcmil
- Sección nominal: 85 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 250 A
- Capacidad de corriente directamente enterrado 20°C (3): 295 A
- Capacidad de corriente en ducto 20°C (1): 230 A
FREETOX 3x4/0 AWG 8kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 4/0
- Calibre kcmil: - kcmil
- Sección nominal: 107 mm²
- Voltaje nominal entre fases: 8 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 325 A
- Capacidad de corriente directamente enterrado 20°C (3): 350 A
- Capacidad de corriente en ducto 20°C (1): 285 A
FREETOX 3x2AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 2
- Calibre kcmil: - kcmil
- Sección nominal: 33,6 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 140 A
- Capacidad de corriente directamente enterrado 20°C (3): 180 A
- Capacidad de corriente en ducto 20°C (1): 135 A
FREETOX 3x2/0AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,4 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 215 A
- Capacidad de corriente directamente enterrado 20°C (3): 260 A
- Capacidad de corriente en ducto 20°C (1): 200 A
FREETOX 3x4/0 AWG 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: 4/0
- Calibre kcmil: - kcmil
- Sección nominal: 107 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 285 A
- Capacidad de corriente directamente enterrado 20°C (3): 335 A
- Capacidad de corriente en ducto 20°C (1): 265 A
FREETOX-MZG 35kV 133%IL 3X2/0+3X4AWG CMPCT (Cta AZ-NE-RJ) GRIS.
Nexans ref. 10048665
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,42 mm²
- Voltaje nominal entre fases: 35 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 245 A
- Capacidad de corriente directamente enterrado 20°C (3): 270 A
- Capacidad de corriente en ducto 20°C (1): 220 A
FREETOX-G 5kV 3X2/0+1X2AWG (Cta AZ-NE-RJ) AMARILLO.
Nexans ref. 10048254
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,4 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 215 A
- Capacidad de corriente directamente enterrado 20°C (3): 260 A
- Capacidad de corriente en ducto 20°C (1): 200 A
FREETOX-MZG 8kV 3X2/0+3X6AWG (Cta AZ-NE-RJ) ROJO.
Nexans ref. 10047753
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,42 mm²
- Voltaje nominal entre fases: 8 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 245 A
- Capacidad de corriente directamente enterrado 20°C (3): 270 A
- Capacidad de corriente en ducto 20°C (1): 220 A
FREETOX-MZG 25kV 133%IL 3X2/0+3X6AWG (Cta AZ-NE-RJ) ROJO.
Nexans ref. 10047754
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,42 mm²
- Voltaje nominal entre fases: 25 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 245 A
- Capacidad de corriente directamente enterrado 20°C (3): 270 A
- Capacidad de corriente en ducto 20°C (1): 220 A
FREETOX-MAZ 5kV 3X2/0AWG (Cta AZ-NE-RJ) AMARILLO.
Nexans ref. 10049194
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,42 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 215 A
- Capacidad de corriente directamente enterrado 20°C (3): 260 A
- Capacidad de corriente en ducto 20°C (1): 200 A
FREETOX-MAZG 35kV 133%IL 3X2/0+3X4AWG CMPCT (Cta AZ-NE-RJ) GRIS.
Nexans ref. 10048664
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,42 mm²
- Voltaje nominal entre fases: 35 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 245 A
- Capacidad de corriente directamente enterrado 20°C (3): 270 A
- Capacidad de corriente en ducto 20°C (1): 220 A
FREETOX-MAZG 15kV 3X2/0+3X6AWG (Cta AZ-NE-RJ) AMARILLO.
Nexans ref. 10048178
- Empaque: Cut to length (300m)
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Sección nominal: 67,42 mm²
- Voltaje nominal entre fases: 15 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 245 A
- Capacidad de corriente directamente enterrado 20°C (3): 270 A
- Capacidad de corriente en ducto 20°C (1): 220 A
FREETOX-MAG 15kV 3X350+3X4AWG(AZ-NE-RJ) ROJO(326).
Nexans ref. 10049651
- Empaque: Cut to length (300m)
- Calibre AWG:
- Calibre kcmil: 350 kcmil
- Sección nominal: 177,4 mm²
- Voltaje nominal entre fases: 15 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 435 A
- Capacidad de corriente directamente enterrado 20°C (3): 460 A
- Capacidad de corriente en ducto 20°C (1): 375 A
FREETOX-MAZG 8kV 133%IL 3X350+3X1AWG CMPCT (Cta AZ-NE-RJ) NARANJA.
Nexans ref. 10048638
- Empaque: Cut to length (300m)
- Calibre AWG:
- Calibre kcmil: 350 kcmil
- Sección nominal: 177,4 mm²
- Voltaje nominal entre fases: 8 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 435 A
- Capacidad de corriente directamente enterrado 20°C (3): 460 A
- Capacidad de corriente en ducto 20°C (1): 375 A
FREETOX 3x500+1x250 kcmil 5kV 133%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: -
- Calibre kcmil: 500 kcmil
- Sección nominal: 253 mm²
- Voltaje nominal entre fases: 5 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 485 A
- Capacidad de corriente directamente enterrado 20°C (3): 530 A
- Capacidad de corriente en ducto 20°C (1): 430 A
FREETOX-MZG 35kV 133%IL 3X500+3X3/0AWG CMPCT (Cta AZ-NE-RJ) GRIS.
Nexans ref. 10048641
- Empaque: Cut to length (300m)
- Calibre AWG:
- Calibre kcmil: 500 kcmil
- Sección nominal: 253 mm²
- Voltaje nominal entre fases: 35 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 535 A
- Capacidad de corriente directamente enterrado 20°C (3): 550 A
- Capacidad de corriente en ducto 20°C (1): 450 A
FREETOX-MZG 35kV 3X500kcmil+3X1AWG CLB (Cta AZ-NE-RJ) GRIS.
Nexans ref. 10047767
- Empaque: Cut to length (300m)
- Calibre AWG:
- Calibre kcmil: 500 kcmil
- Sección nominal: 253 mm²
- Voltaje nominal entre fases: 35 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 535 A
- Capacidad de corriente directamente enterrado 20°C (3): 550 A
- Capacidad de corriente en ducto 20°C (1): 450 A
FREETOX-G 35kV 133%IL 3X500+3X3/0AWG CMPCT (Cta AZ-NE-RJ) GRIS.
Nexans ref. 10048640
- Empaque: Cut to length (300m)
- Calibre AWG:
- Calibre kcmil: 500 kcmil
- Sección nominal: 253 mm²
- Voltaje nominal entre fases: 35 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 535 A
- Capacidad de corriente directamente enterrado 20°C (3): 550 A
- Capacidad de corriente en ducto 20°C (1): 450 A
FREETOX-MAZG 35kV 133%IL 3X500+3X3/0AWG CMPCT (Cta AZ-NE-RJ) GRIS.
Nexans ref. 10048663
- Empaque: Cut to length (300m)
- Calibre AWG:
- Calibre kcmil: 500 kcmil
- Sección nominal: 253 mm²
- Voltaje nominal entre fases: 35 kV
- Nivel de aislamiento: 133 %
- Capacidad de corriente al aire 40°C (1): 535 A
- Capacidad de corriente directamente enterrado 20°C (3): 550 A
- Capacidad de corriente en ducto 20°C (1): 450 A
FREETOX 3x750 kcmil 25kV 100%IL
Nexans ref.
- Empaque: Cut to length (300m)
- Calibre AWG: -
- Calibre kcmil: 750 kcmil
- Sección nominal: 380 mm²
- Voltaje nominal entre fases: 25 kV
- Nivel de aislamiento: 100 %
- Capacidad de corriente al aire 40°C (1): 670 A
- Capacidad de corriente directamente enterrado 20°C (3): 665 A
- Capacidad de corriente en ducto 20°C (1): 545 A
Descripción
Descripción
Estándares
-
ProductoASTM B 3; ASTM B 496; ASTM B 8; ICEA S-93-639; IEC 60228; IEC 60502-2
-
EnsayoIEC 60332-1-2; IEC 60332-3-24 Cat.C; IEC 60754-1; IEC 60754-2; IEC 61034-2
-
InternacionalNES 713
Aplicaciones
Cable de energía para sistemas en media tensión, para la conexión de transformadores, Switchgears, subestaciones GIS, motores, generadores, alimentadores en redes de distribución. Puede ser instalado directamente enterrado, enterrado en ductos, en conduits, en bandejas portacables o al aire libre.
Construcción: Cable multiconductor.
Conductor: Conductor de cobre blando, cableado concéntrico compactado. Clase B según ASTM B-3, ASTM B-8, ASTM B-496, ICEA S-93-639 para calibres AWG y kcmil. Clase 2 según IEC 60228 para calibres en secciones estándar en mm².
Pantalla del conductor: Material semiconductivo extruido.
Aislamiento: Aislamiento de Polietileno Reticulado retardante a las arborescencias (XLPE-TR) o Polietileno Reticulado (XLPE) de excelentes propiedades eléctricas y buena resistencia al ozono y a agentes químicos.
Pantalla del aislamiento: Material semiconductivo extruido.
Aislamiento y semiconductivos aplicados en proceso de triple extrusión.
Pantalla Metálica: Cinta de cobre aplicada helicoidalmente con un traslapo nominal del 12%.
Conductores de tierra (Opcional): Uno o tres conductores desnudos de cobre, cableado clase 5 según IEC 60228, en contacto directo con las pantallas metálicas.
Armadura (opcional): Doble cinta de acero,Alambres, ó alambres y cinta.
Revestimiento: Poliolefina de bajo riesgo de incendio (LFH), retardante a la llama, no propagador de incendios, de baja emisión de humos y baja toxicidad. Resistente a la intemperie y a la radiación UV. Color a pedido.
Rotulado: NEXANS CHILE FREETOX "calibre" "Voltaje" Cu XLPE "espesor nominal de aislación" (1) 90°C "Orden de Fab." "Fecha"
(1) La información del espesor nominal de aislación en la marca solo aplica a cables según ICEA S-93-639.
Diseños alternativos
FREETOX-RAT: Resistente al ataque de roedores.
FREETOX-MAG: Con armadura de alambres de acero galvanizado.
FREETOX-MZG: Con armadura de doble cinta de acero galvanizado.
FREETOX-MAZG: Con armadura de alambres y doble cinta de acero galvanizado.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
(1) Valores de capacidad de corriente basados en NEC/NFPA 70, aplican para instalaciones donde los ductos y los cables no están expuestos directamente a radiación solar.
Se deben considerar los factores de corrección de capacidad de corriente de acuerdo a las condiciones específicas de instalación.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
Características
Características
Características de construcción
Características de construcción
Características de uso
Características de uso
Recursos
Recursos
Documentación
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
