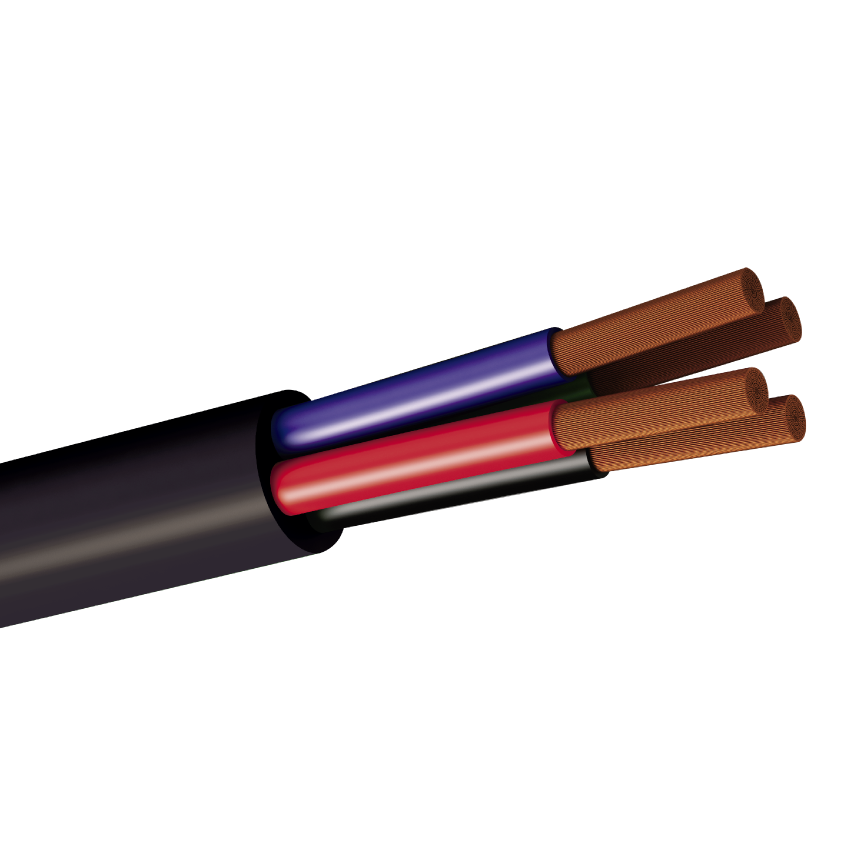

FREETOX-FLEX® Serie 3 (RZ1-K) AWG
FREETOX-FLEX® Serie 3 (RZ1-K) AWG
Cable flexible de seguridad ante incendios para instalaciones fijas en baja tensión.
XLPE/LFH(bajo riesgo de incendio). 90°C. 0,6/1kV (1,2 kV máx). Certificado en Chile como cable tipo RZ1-K según Protocolo de Producto PE N° 2/17 de la SEC. Lee más1x14AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 2,08 mm²
- Calibre AWG: 14
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 31 A
- Capacidad de corriente en ducto enterrado 20°C (4): 30 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): - A
1x12AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 3,31 mm²
- Calibre AWG: 12
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 39 A
- Capacidad de corriente en ducto enterrado 20°C (4): 38 A
- Capacidad de corriente en ducto 30°C (5): 31 A
- Capacidad de corriente al aire 30°C (6): - A
1x8AWG
Nexans ref. 10041415
- Empaque: Cut to length (m)
- Sección nominal: 8,37 mm²
- Calibre AWG: 8
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 89 A
- Capacidad de corriente en ducto enterrado 20°C (4): 63 A
- Capacidad de corriente en ducto 30°C (5): 59 A
- Capacidad de corriente al aire 30°C (6): 68 A
1x10AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 5,26 mm²
- Calibre AWG: 10
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 69 A
- Capacidad de corriente en ducto enterrado 20°C (4): 48 A
- Capacidad de corriente en ducto 30°C (5): 39 A
- Capacidad de corriente al aire 30°C (6): 50 A
1x6AWG
Nexans ref. 10041416
- Empaque: Cut to length (m)
- Sección nominal: 13,3 mm²
- Calibre AWG: 6
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 114 A
- Capacidad de corriente en ducto enterrado 20°C (4): 80 A
- Capacidad de corriente en ducto 30°C (5): 79 A
- Capacidad de corriente al aire 30°C (6): 93 A
1x2AWG
Nexans ref. 10040405
- Empaque: Cut to length (m)
- Sección nominal: 33,6 mm²
- Calibre AWG: 2
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 189 A
- Capacidad de corriente en ducto enterrado 20°C (4): 132 A
- Capacidad de corriente en ducto 30°C (5): 141 A
- Capacidad de corriente al aire 30°C (6): 172 A
1x1AWG
Nexans ref. 10041418
- Empaque: Cut to length (m)
- Sección nominal: 42,4 mm²
- Calibre AWG: 1
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 216 A
- Capacidad de corriente en ducto enterrado 20°C (4): 150 A
- Capacidad de corriente en ducto 30°C (5): 163 A
- Capacidad de corriente al aire 30°C (6): 200 A
1x1/0AWG
Nexans ref. 10041444
- Empaque: Cut to length (300m)
- Sección nominal: 53,5 mm²
- Calibre AWG: 1/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 245 A
- Capacidad de corriente en ducto enterrado 20°C (4): 170 A
- Capacidad de corriente en ducto 30°C (5): 188 A
- Capacidad de corriente al aire 30°C (6): 234 A
1x2/0AWG
Nexans ref. 10041445
- Empaque: Cut to length (300m)
- Sección nominal: 67,4 mm²
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 278 A
- Capacidad de corriente en ducto enterrado 20°C (4): 192 A
- Capacidad de corriente en ducto 30°C (5): 217 A
- Capacidad de corriente al aire 30°C (6): 273 A
1x3/0AWG
Nexans ref. 10041446
- Empaque: Cut to length (300m)
- Sección nominal: 85 mm²
- Calibre AWG: 3/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 315 A
- Capacidad de corriente en ducto enterrado 20°C (4): 218 A
- Capacidad de corriente en ducto 30°C (5): 251 A
- Capacidad de corriente al aire 30°C (6): 318 A
1x4/0AWG
Nexans ref. 10041447
- Empaque: Cut to length (300m)
- Sección nominal: 107 mm²
- Calibre AWG: 4/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 362 A
- Capacidad de corriente en ducto enterrado 20°C (4): 248 A
- Capacidad de corriente en ducto 30°C (5): 290 A
- Capacidad de corriente al aire 30°C (6): 371 A
3X14AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 2,08 mm²
- Calibre AWG: 14
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 31 A
- Capacidad de corriente en ducto enterrado 20°C (4): 30 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): 28 A
3X12AWG
Nexans ref. 10043922
- Empaque: Cut to length (m)
- Sección nominal: 3,31 mm²
- Calibre AWG: 12
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 39 A
- Capacidad de corriente en ducto enterrado 20°C (4): 38 A
- Capacidad de corriente en ducto 30°C (5): 31 A
- Capacidad de corriente al aire 30°C (6): 38 A
3X10AWG
Nexans ref. 10043912
- Empaque: Cut to length (m)
- Sección nominal: 5,26 mm²
- Calibre AWG: 10
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 69 A
- Capacidad de corriente en ducto enterrado 20°C (4): 48 A
- Capacidad de corriente en ducto 30°C (5): 38 A
- Capacidad de corriente al aire 30°C (6): 50 A
3X8AWG
Nexans ref. 10043923
- Empaque: Cut to length (m)
- Sección nominal: 8,37 mm²
- Calibre AWG: 8
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 89 A
- Capacidad de corriente en ducto enterrado 20°C (4): 63 A
- Capacidad de corriente en ducto 30°C (5): 54 A
- Capacidad de corriente al aire 30°C (6): 67 A
3X6AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 13,3 mm²
- Calibre AWG: 6
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 114 A
- Capacidad de corriente en ducto enterrado 20°C (4): 80 A
- Capacidad de corriente en ducto 30°C (5): 72 A
- Capacidad de corriente al aire 30°C (6): 89 A
3X4AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 21,2 mm²
- Calibre AWG: 4
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 147 A
- Capacidad de corriente en ducto enterrado 20°C (4): 103 A
- Capacidad de corriente en ducto 30°C (5): 95 A
- Capacidad de corriente al aire 30°C (6): 114 A
3x2AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 33,6 mm²
- Calibre AWG: 2
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 189 A
- Capacidad de corriente en ducto enterrado 20°C (4): 132 A
- Capacidad de corriente en ducto 30°C (5): 125 A
- Capacidad de corriente al aire 30°C (6): 154 A
3X1AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 42,4 mm²
- Calibre AWG: 1
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 216 A
- Capacidad de corriente en ducto enterrado 20°C (4): 150 A
- Capacidad de corriente en ducto 30°C (5): 144 A
- Capacidad de corriente al aire 30°C (6): 178 A
3X1/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 53,5 mm²
- Calibre AWG: 1/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 245 A
- Capacidad de corriente en ducto enterrado 20°C (4): 170 A
- Capacidad de corriente en ducto 30°C (5): 165 A
- Capacidad de corriente al aire 30°C (6): 207 A
3X2/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 67,4 mm²
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 278 A
- Capacidad de corriente en ducto enterrado 20°C (4): 192 A
- Capacidad de corriente en ducto 30°C (5): 190 A
- Capacidad de corriente al aire 30°C (6): 240 A
3X3/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 85 mm²
- Calibre AWG: 3/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 315 A
- Capacidad de corriente en ducto enterrado 20°C (4): 218 A
- Capacidad de corriente en ducto 30°C (5): 218 A
- Capacidad de corriente al aire 30°C (6): 278 A
3X4/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 107 mm²
- Calibre AWG: 4/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 362 A
- Capacidad de corriente en ducto enterrado 20°C (4): 248 A
- Capacidad de corriente en ducto 30°C (5): 251 A
- Capacidad de corriente al aire 30°C (6): 322 A
4X10AWG
Nexans ref. 10043924
- Empaque: Cut to length (m)
- Sección nominal: 5,26 mm²
- Calibre AWG: 10
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 69 A
- Capacidad de corriente en ducto enterrado 20°C (4): 48 A
- Capacidad de corriente en ducto 30°C (5): 38 A
- Capacidad de corriente al aire 30°C (6): 50 A
4X14AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 2,08 mm²
- Calibre AWG: 14
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 31 A
- Capacidad de corriente en ducto enterrado 20°C (4): 30 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): 28 A
4X12AWG
Nexans ref. 10043983
- Empaque: Cut to length (m)
- Sección nominal: 3,31 mm²
- Calibre AWG: 12
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 39 A
- Capacidad de corriente en ducto enterrado 20°C (4): 38 A
- Capacidad de corriente en ducto 30°C (5): 31 A
- Capacidad de corriente al aire 30°C (6): 38 A
4X8AWG
Nexans ref. 10043925
- Empaque: Cut to length (m)
- Sección nominal: 8,37 mm²
- Calibre AWG: 8
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 89 A
- Capacidad de corriente en ducto enterrado 20°C (4): 63 A
- Capacidad de corriente en ducto 30°C (5): 54 A
- Capacidad de corriente al aire 30°C (6): 67 A
4X1AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 42,4 mm²
- Calibre AWG: 1
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 216 A
- Capacidad de corriente en ducto enterrado 20°C (4): 150 A
- Capacidad de corriente en ducto 30°C (5): 144 A
- Capacidad de corriente al aire 30°C (6): 178 A
4X6AWG
Nexans ref. 10043926
- Empaque: Cut to length (m)
- Sección nominal: 13,3 mm²
- Calibre AWG: 6
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 114 A
- Capacidad de corriente en ducto enterrado 20°C (4): 80 A
- Capacidad de corriente en ducto 30°C (5): 72 A
- Capacidad de corriente al aire 30°C (6): 89 A
4X4AWG
Nexans ref. 10043928
- Empaque: Cut to length (m)
- Sección nominal: 21,2 mm²
- Calibre AWG: 4
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 147 A
- Capacidad de corriente en ducto enterrado 20°C (4): 103 A
- Capacidad de corriente en ducto 30°C (5): 95 A
- Capacidad de corriente al aire 30°C (6): 114 A
4X2AWG
Nexans ref. 10043929
- Empaque: Cut to length (m)
- Sección nominal: 33,6 mm²
- Calibre AWG: 2
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 189 A
- Capacidad de corriente en ducto enterrado 20°C (4): 132 A
- Capacidad de corriente en ducto 30°C (5): 125 A
- Capacidad de corriente al aire 30°C (6): 154 A
4X1/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 53,5 mm²
- Calibre AWG: 1/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 245 A
- Capacidad de corriente en ducto enterrado 20°C (4): 170 A
- Capacidad de corriente en ducto 30°C (5): 165 A
- Capacidad de corriente al aire 30°C (6): 207 A
4X2/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 67,4 mm²
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 278 A
- Capacidad de corriente en ducto enterrado 20°C (4): 192 A
- Capacidad de corriente en ducto 30°C (5): 190 A
- Capacidad de corriente al aire 30°C (6): 240 A
4X3/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 85 mm²
- Calibre AWG: 3/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 315 A
- Capacidad de corriente en ducto enterrado 20°C (4): 218 A
- Capacidad de corriente en ducto 30°C (5): 218 A
- Capacidad de corriente al aire 30°C (6): 278 A
4X4/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 107 mm²
- Calibre AWG: 4/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 362 A
- Capacidad de corriente en ducto enterrado 20°C (4): 248 A
- Capacidad de corriente en ducto 30°C (5): 251 A
- Capacidad de corriente al aire 30°C (6): 322 A
5X14AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 2,08 mm²
- Calibre AWG: 14
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 31 A
- Capacidad de corriente en ducto enterrado 20°C (4): 30 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): 28 A
5x10AWG
Nexans ref. 10043930
- Empaque: Cut to length (m)
- Sección nominal: 5,26 mm²
- Calibre AWG: 10
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 69 A
- Capacidad de corriente en ducto enterrado 20°C (4): 48 A
- Capacidad de corriente en ducto 30°C (5): 38 A
- Capacidad de corriente al aire 30°C (6): 50 A
5x8AWG
Nexans ref. 10043931
- Empaque: Cut to length (m)
- Sección nominal: 8,37 mm²
- Calibre AWG: 8
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 89 A
- Capacidad de corriente en ducto enterrado 20°C (4): 63 A
- Capacidad de corriente en ducto 30°C (5): 54 A
- Capacidad de corriente al aire 30°C (6): 67 A
5X6AWG
Nexans ref. 10043954
- Empaque: Cut to length (m)
- Sección nominal: 13,3 mm²
- Calibre AWG: 6
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 114 A
- Capacidad de corriente en ducto enterrado 20°C (4): 80 A
- Capacidad de corriente en ducto 30°C (5): 72 A
- Capacidad de corriente al aire 30°C (6): 89 A
5X4AWG
Nexans ref. 10043956
- Empaque: Cut to length (m)
- Sección nominal: 21,2 mm²
- Calibre AWG: 4
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 147 A
- Capacidad de corriente en ducto enterrado 20°C (4): 103 A
- Capacidad de corriente en ducto 30°C (5): 95 A
- Capacidad de corriente al aire 30°C (6): 114 A
5X12AWG
Nexans ref. 10043985
- Empaque: Cut to length (m)
- Sección nominal: 3,31 mm²
- Calibre AWG: 12
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 39 A
- Capacidad de corriente en ducto enterrado 20°C (4): 38 A
- Capacidad de corriente en ducto 30°C (5): 31 A
- Capacidad de corriente al aire 30°C (6): 38 A
1x4AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 21,2 mm²
- Calibre AWG: 4
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 147 A
- Capacidad de corriente en ducto enterrado 20°C (4): 103 A
- Capacidad de corriente en ducto 30°C (5): 105 A
- Capacidad de corriente al aire 30°C (6): 126 A
2x12AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 3,31 mm²
- Calibre AWG: 12
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 39 A
- Capacidad de corriente en ducto enterrado 20°C (4): 38 A
- Capacidad de corriente en ducto 30°C (5): 31 A
- Capacidad de corriente al aire 30°C (6): 38 A
2x10AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 5,26 mm²
- Calibre AWG: 10
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 69 A
- Capacidad de corriente en ducto enterrado 20°C (4): 48 A
- Capacidad de corriente en ducto 30°C (5): 38 A
- Capacidad de corriente al aire 30°C (6): 50 A
2x6AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 13,3 mm²
- Calibre AWG: 6
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 114 A
- Capacidad de corriente en ducto enterrado 20°C (4): 80 A
- Capacidad de corriente en ducto 30°C (5): 72 A
- Capacidad de corriente al aire 30°C (6): 89 A
2x4AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 21,2 mm²
- Calibre AWG: 4
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 147 A
- Capacidad de corriente en ducto enterrado 20°C (4): 103 A
- Capacidad de corriente en ducto 30°C (5): 95 A
- Capacidad de corriente al aire 30°C (6): 114 A
2x2AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 33,6 mm²
- Calibre AWG: 2
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 189 A
- Capacidad de corriente en ducto enterrado 20°C (4): 132 A
- Capacidad de corriente en ducto 30°C (5): 125 A
- Capacidad de corriente al aire 30°C (6): 154 A
5X1/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 53,5 mm²
- Calibre AWG: 1/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 245 A
- Capacidad de corriente en ducto enterrado 20°C (4): 170 A
- Capacidad de corriente en ducto 30°C (5): 165 A
- Capacidad de corriente al aire 30°C (6): 207 A
5X4/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 107 mm²
- Calibre AWG: 4/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 362 A
- Capacidad de corriente en ducto enterrado 20°C (4): 248 A
- Capacidad de corriente en ducto 30°C (5): 251 A
- Capacidad de corriente al aire 30°C (6): 322 A
5X2/0AWG
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 67,4 mm²
- Calibre AWG: 2/0
- Calibre kcmil: - kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 278 A
- Capacidad de corriente en ducto enterrado 20°C (4): 192 A
- Capacidad de corriente en ducto 30°C (5): 190 A
- Capacidad de corriente al aire 30°C (6): 240 A
1x250kcmil
Nexans ref. 10041448
- Empaque: Cut to length (300m)
- Sección nominal: 127 mm²
- Calibre AWG: 250
- Calibre kcmil: 250 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 396 A
- Capacidad de corriente en ducto enterrado 20°C (4): 270 A
- Capacidad de corriente en ducto 30°C (5): 322 A
- Capacidad de corriente al aire 30°C (6): 415 A
3X250kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 127 mm²
- Calibre AWG: 250
- Calibre kcmil: 250 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 396 A
- Capacidad de corriente en ducto enterrado 20°C (4): 270 A
- Capacidad de corriente en ducto 30°C (5): 277 A
- Capacidad de corriente al aire 30°C (6): 358 A
4X250kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 127 mm²
- Calibre AWG: 250
- Calibre kcmil: 250 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 396 A
- Capacidad de corriente en ducto enterrado 20°C (4): 270 A
- Capacidad de corriente en ducto 30°C (5): 277 A
- Capacidad de corriente al aire 30°C (6): 358 A
1x350kcmil
Nexans ref. 10041450
- Empaque: Cut to length (300m)
- Sección nominal: 177 mm²
- Calibre AWG: 350
- Calibre kcmil: 350 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 474 A
- Capacidad de corriente en ducto enterrado 20°C (4): 325 A
- Capacidad de corriente en ducto 30°C (5): 374 A
- Capacidad de corriente al aire 30°C (6): 518 A
3X350kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 177 mm²
- Calibre AWG: 350
- Calibre kcmil: 350 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 474 A
- Capacidad de corriente en ducto enterrado 20°C (4): 325 A
- Capacidad de corriente en ducto 30°C (5): 331 A
- Capacidad de corriente al aire 30°C (6): 444 A
5X350kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 177 mm²
- Calibre AWG: 350
- Calibre kcmil: 350 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 474 A
- Capacidad de corriente en ducto enterrado 20°C (4): 325 A
- Capacidad de corriente en ducto 30°C (5): 331 A
- Capacidad de corriente al aire 30°C (6): 444 A
4X350kcmil
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 177 mm²
- Calibre AWG: 350
- Calibre kcmil: 350 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 474 A
- Capacidad de corriente en ducto enterrado 20°C (4): 325 A
- Capacidad de corriente en ducto 30°C (5): 331 A
- Capacidad de corriente al aire 30°C (6): 444 A
1x500kcmil
Nexans ref. 10041452
- Empaque: Cut to length (300m)
- Sección nominal: 253 mm²
- Calibre AWG: 500
- Calibre kcmil: 500 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 576 A
- Capacidad de corriente en ducto enterrado 20°C (4): 393 A
- Capacidad de corriente en ducto 30°C (5): 464 A
- Capacidad de corriente al aire 30°C (6): 657 A
3X500kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 253 mm²
- Calibre AWG: 500
- Calibre kcmil: 500 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 576 A
- Capacidad de corriente en ducto enterrado 20°C (4): 393 A
- Capacidad de corriente en ducto 30°C (5): 410 A
- Capacidad de corriente al aire 30°C (6): 557 A
5X500kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 253 mm²
- Calibre AWG: 500
- Calibre kcmil: 500 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 576 A
- Capacidad de corriente en ducto enterrado 20°C (4): 393 A
- Capacidad de corriente en ducto 30°C (5): 410 A
- Capacidad de corriente al aire 30°C (6): 557 A
4X500kcmil
Nexans ref.
- Empaque: Cut to length (300m)
- Sección nominal: 253 mm²
- Calibre AWG: 500
- Calibre kcmil: 500 kcmil
- Capacidad de corriente directamente enterrado 20°C (3): 576 A
- Capacidad de corriente en ducto enterrado 20°C (4): 393 A
- Capacidad de corriente en ducto 30°C (5): 410 A
- Capacidad de corriente al aire 30°C (6): 557 A
Descripción
Descripción
Estándares
-
ProductoIEC 60228; IEC 60502-1
-
EnsayoIEC 60332-1-2; IEC 60332-3-24; IEC 60684; IEC 60754-1; IEC 60754-2; IEC 61034-2
Uso / Aplicaciones
En circuitos fijos de potencia y control que exigen cables extra flexibles. Para instalaciones en lugares de concentración de personas como: hospitales, casinos, supermercados, oficinas, centros comerciales, aulas de clase, auditorios, etc. o en lugares donde hayan equipos importantes susceptibles de dañarse con los gases ácidos producidos por la combustión de cables con compuestos halogenados. Puede instalarse al aire libre, en bandejas o en ductos. En calibres pequeños es usado como cable de control para interior de gabinetes.
Construcción
Formación: Cable monoconductor o multiconductor de 3 a 5 conductores cableados entre sí.
Conductor: Cobre suave con cableado flexible clase 5 según IEC 60228.
Aislamiento: Polietileno Reticulado (XLPE) de excelentes propiedades eléctricas y buena resistencia al ozono y a agentes químicos. La identificación de los conductores en colores.
Revestimiento: Compuesto FREETOX®. Termoplástico de bajo riesgo de incendio, libre de halógenos, baja emisión de humos, baja toxicidad, altamente retardante a la llama y no propagador de incendio, resistente a la intemperie y a la radiación UV. Revestimiento en color negro. Otros colores a pedido.
Rotulado: Nexans FREETOX-FLEX SERIE 3 RZ1-K "sección" 0.6/1kV 90°C "Número de Certificado" "Orden de Fabr." "Fecha" CHILE "Marca secuencial"
Alternativas de diseño
FREETOX-FLEX-RAT: Resistente al ataque de roedores.
FREETOX-FLEX-BLIND: Con pantalla de cinta de cobre.
FREETOX-FLEX-BLIND-TZ: Con pantalla trenzada de alambres de cobre estañado.
En otros calibres o construcciones distintas a las incluidas en el catálogo.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
Valores de capacidad de corriente basados según tabla 4.4 del RIC N°4, aplican para instalaciones donde los ductos y los cables no están expuestos directamente a radiación solar.
(3) Corriente direct. enterrado a 20°C: Cables con cubierta, monocondutores o multiconductores (3 conductores con carga) instalados directamente enterrados. Método de Instalación D2 según RIC N°4.
(4) Corriente en ducto enterrado a 20°C: Cables monoconductores o multiconductores (3 conductores con carga) instalados en ductos enterrados. Método de Instalación D1 según RIC N°4.
(5) Corriente en ducto a 30°C: Hasta tres conductores monopolares o cables multiconductores (3 conductores con carga) instalados en ductos o en bandejas adosadas a paredes. Método de Instalación B1 y B2 según RIC N°4.
(6) Corriente al aire a 30°C: Cables multiconductores (3 conductores con carga) instalados libremente al aire, en escalerillas porta conductores o en canastillos porta conductores o en bandejas perforadas. Método de Instalación E según RIC N°4. Cables monoconductores: 3 conductores con carga, en contacto y en disposición plana, instalados libremente al aire, en escalerillas porta conductores o en canastillos porta conductores o en bandejas perforadas. Método de Instalación F según RIC N°4.
Para instalaciones enterradas se considera una profundidad de 0,7 metros y una resistividad térmica del suelo de 1 K*m/W.
Se deben considerar los factores de corrección de capacidad de corriente de acuerdo a las condiciones específicas de instalación.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
NOTAS
Los valores indicados como "nominales", "nom", "aproximados" o "aprox." son datos referenciales que no son exigencia de la norma de fabricación.
CERTIFICADO SEC RZ1-K (secciones hasta 35mm2 o 2AWG)
CERTIFICADO SEC RZ1-K (secciones de 50mm2 a 1000mm2 o 1AWG a 1250kcmil)
Características
Características
Características de construcción
Características de construcción
Material del conductor
Cobre
Aislamiento
XLPE
Cubierta exterior
compuesto LFH (bajo riesgo de incendio)
Libre de halógenos
IEC 60754-1
Libre de plomo
Si
Características mecánicas
Características mecánicas
Flexibilidad
Clase 5 IEC 60228
Características de uso
Características de uso
Temperatura máxima del conductor
90 °C
Temperatura máxima de corto-circuito
250 °C
Retardante a la llama
IEC 60332-1-2
No propagador de incendio
IEC 60332-3-24 (cat C)
Densidad de los humos
IEC 61034-2
Resistencia UV
UL 1581
Resistencia a aceites
ICEA S-93-639 (70°C/4h)
Temperatura mínima de instalación
-15 °C
Recursos
Recursos
Documentación
Factores de corrección de capacidad de corriente
pdf — 444.1 kB
CERTIFICADO SEC RZ1-K (secciones hasta 35mm2 o 2AWG)
pdf — 148.5 kB
Compra Original
Waiting…
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
