SUPER NYA® (H07V-U)
SUPER NYA® (H07V-U)
Alambre de cobre aislado en PVC para uso instalaciones fijas e interiores en baja tensión.
70°C. 450/750V. Certificado en Chile como cable tipo H07V-U según Protocolo de Producto PE N° 2/04 de la SEC. Lee másSUPERNYA H07V-U 1.5mm2 Azul R100m
Nexans ref. 10026157
- Empaque: Rollo (100m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente en ducto 30°C (5): 16 A
- Capacidad de corriente en ducto embebido a 30°C (1): 14 A
SUPERNYA H07V-U 1.5mm2 Blanco R100m
Nexans ref. 10026161
- Empaque: Rollo (100m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente en ducto 30°C (5): 16 A
- Capacidad de corriente en ducto embebido a 30°C (1): 14 A
SUPERNYA H07V-U 1.5mm2 Negro R100m
Nexans ref. 10026177
- Empaque: Rollo (100m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente en ducto 30°C (5): 16 A
- Capacidad de corriente en ducto embebido a 30°C (1): 14 A
SUPERNYA H07V-U 1.5mm2 Rojo R100m
Nexans ref. 10020572
- Empaque: Rollo (100m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente en ducto 30°C (5): 16 A
- Capacidad de corriente en ducto embebido a 30°C (1): 14 A
SUPERNYA H07V-U 1.5mm2 Verde R100m
Nexans ref. 10026186
- Empaque: Rollo (100m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente en ducto 30°C (5): 16 A
- Capacidad de corriente en ducto embebido a 30°C (1): 14 A
SUPERNYA H07V-U 2.5mm2 Azul R100m
Nexans ref. 10026190
- Empaque: Rollo (100m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente en ducto 30°C (5): 21 A
- Capacidad de corriente en ducto embebido a 30°C (1): 18 A
SUPERNYA H07V-U 2.5mm2 Blanco R100m
Nexans ref. 10024820
- Empaque: Rollo (100m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente en ducto 30°C (5): 21 A
- Capacidad de corriente en ducto embebido a 30°C (1): 18 A
SUPERNYA H07V-U 2.5mm2 Negro R100m
Nexans ref. 10026198
- Empaque: Rollo (100m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente en ducto 30°C (5): 21 A
- Capacidad de corriente en ducto embebido a 30°C (1): 18 A
SUPERNYA H07V-U 2.5mm2 Rojo R100m
Nexans ref. 10020633
- Empaque: Rollo (100m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente en ducto 30°C (5): 21 A
- Capacidad de corriente en ducto embebido a 30°C (1): 18 A
SUPERNYA H07V-U 2.5mm2 Verde R100m
Nexans ref. 10024821
- Empaque: Rollo (100m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente en ducto 30°C (5): 21 A
- Capacidad de corriente en ducto embebido a 30°C (1): 18 A
Descripción
Descripción
Estándares
-
ProductoIEC 60227-3; IEC 60228
-
EnsayoIEC 60332-1-2
Uso / Aplicaciones
Instalaciones interiores en ambiente seco, colocado dentro de tubería. Uso en interior.
Construcción
Formación: Monoconductor de cobre.
Conductor: Alambre de cobre blando, clase 1 según IEC 60228.
Aislamiento: Compuesto termoplástico de policloruro de vinilo PVC retardante a la llama en colores azul, negro, rojo, blanco o verde.
Rotulado: Nexans SUPER NYA H07V-U "sección" 450/750 V INGCER E-021-14-3149 "Fecha" CHILE
Alternativa cable flexible seguridad ante incendios:
FREETOX-FLEX® H07Z1 - K.

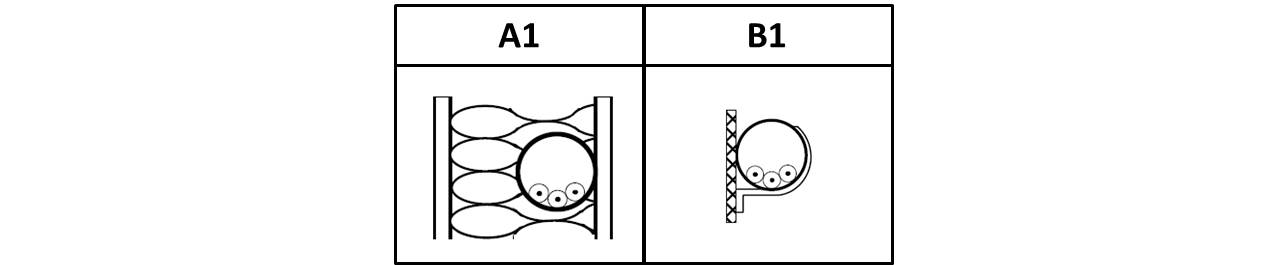

CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
Valores de capacidad de corriente basados según tabla 4.4 del RIC N°4.
(5) Corriente en ducto a 30°C: Hasta tres conductores monopolares con carga instalados en ductos o en canaletas adosados a paredes, temperatura ambiente 30°C. Método de Instalación B1 según RIC N°4.
(1) Corriente en ducto embebido a 30°C: Hasta tres conductores monopolares con carga instalados en ductos embebidos en paredes, temperatura ambiente 30°C. Método de Instalación A1 según RIC N°4.
Se deben considerar los factores de corrección de capacidad de corriente de acuerdo a las condiciones específicas de instalación.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
NOTAS / CAÍDA DE TENSIÓN MONOFÁSICA
Los valores indicados consideran circuitos monofásicos en corriente alterna a 50Hz. Para calcular la caida de tensión en Volts se debe multiplicar el valor indicado en tabla [V/A.km] por la corriente a transportar en [A] por el largo del circuito en [km]

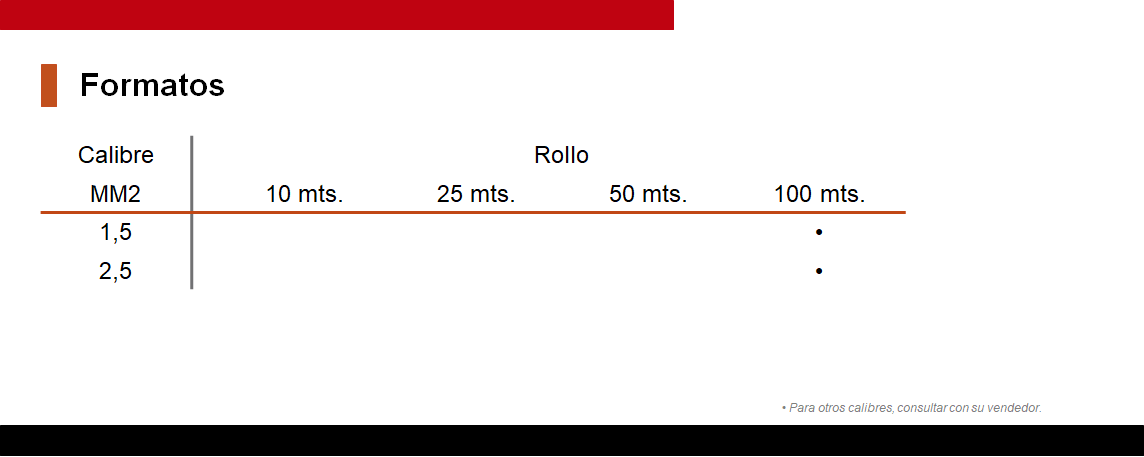

FORMATO - SUPERNYA
Certificado SEC H07V-U
