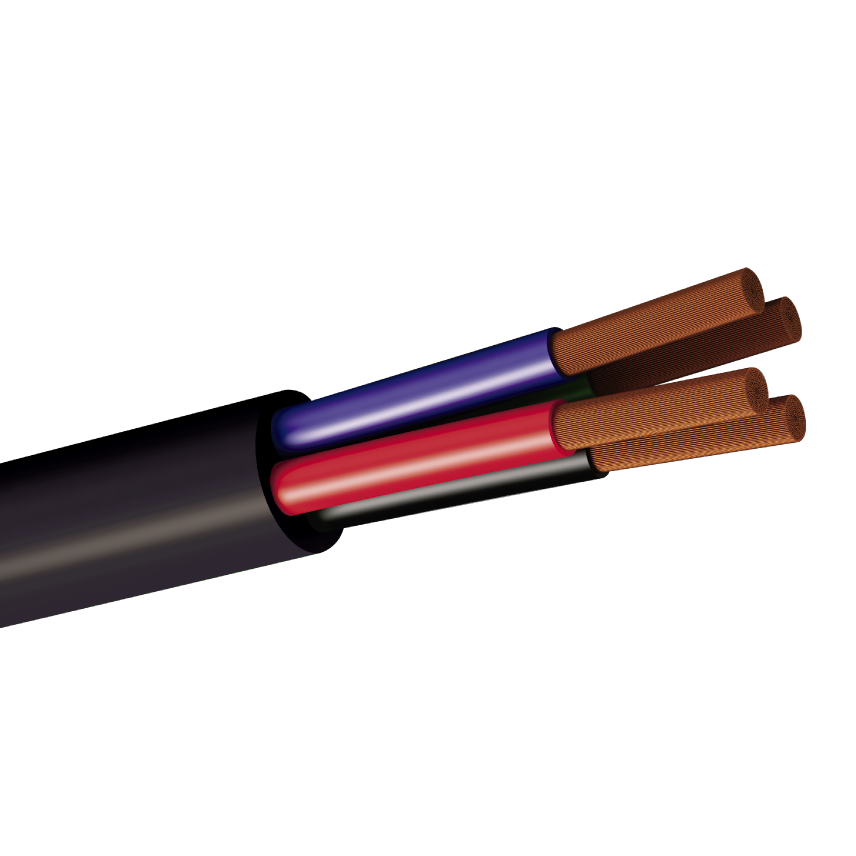

FREETOX-FLEX® Serie 3 (RZ1-K) mm²
FREETOX-FLEX® Serie 3 (RZ1-K) mm²
Cable flexible de seguridad ante incendios para instalaciones fijas en baja tensión.
XLPE/LFH(bajo riesgo de incendio). 90°C. 0,6/1kV (1,2 kV máx). Certificado en Chile como cable tipo RZ1-K según Protocolo de Producto PE N° 2/17 de la SEC. Lee más1x1.5mm²
Nexans ref.
- Sección nominal: 1,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 23 A
- Capacidad de corriente en ducto enterrado 20°C (4): 19 A
- Capacidad de corriente en ducto 30°C (5): 18 A
- Capacidad de corriente al aire 30°C (6): - A
1x10mm²
Nexans ref. 10012238
- Sección nominal: 10 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 98 A
- Capacidad de corriente en ducto enterrado 20°C (4): 68 A
- Capacidad de corriente en ducto 30°C (5): 66 A
- Capacidad de corriente al aire 30°C (6): 77 A
1x120mm²
Nexans ref. 10012247
- Sección nominal: 120 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 386 A
- Capacidad de corriente en ducto enterrado 20°C (4): 263 A
- Capacidad de corriente en ducto 30°C (5): 312 A
- Capacidad de corriente al aire 30°C (6): 400 A
1x150mm²
Nexans ref. 10012248
- Sección nominal: 150 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 431 A
- Capacidad de corriente en ducto enterrado 20°C (4): 296 A
- Capacidad de corriente en ducto 30°C (5): 342 A
- Capacidad de corriente al aire 30°C (6): 464 A
1x16mm²
Nexans ref. 10012239
- Sección nominal: 16 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 126 A
- Capacidad de corriente en ducto enterrado 20°C (4): 89 A
- Capacidad de corriente en ducto 30°C (5): 88 A
- Capacidad de corriente al aire 30°C (6): 105 A
1x185mm²
Nexans ref. 10023292
- Sección nominal: 185 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 486 A
- Capacidad de corriente en ducto enterrado 20°C (4): 332 A
- Capacidad de corriente en ducto 30°C (5): 384 A
- Capacidad de corriente al aire 30°C (6): 533 A
1x2.5mm²
Nexans ref.
- Sección nominal: 2,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 38 A
- Capacidad de corriente en ducto enterrado 20°C (4): 33 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): - A
1x240mm²
Nexans ref. 10009598
- Empaque: Cut to length (m)
- Sección nominal: 240 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 563 A
- Capacidad de corriente en ducto enterrado 20°C (4): 382 A
- Capacidad de corriente en ducto 30°C (5): 450 A
- Capacidad de corriente al aire 30°C (6): 634 A
1x25mm²
Nexans ref. 10012241
- Sección nominal: 25 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 161 A
- Capacidad de corriente en ducto enterrado 20°C (4): 113 A
- Capacidad de corriente en ducto 30°C (5): 117 A
- Capacidad de corriente al aire 30°C (6): 141 A
1x300mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 300 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 629 A
- Capacidad de corriente en ducto enterrado 20°C (4): 431 A
- Capacidad de corriente en ducto 30°C (5): 514 A
- Capacidad de corriente al aire 30°C (6): 736 A
1x35mm²
Nexans ref. 10012243
- Sección nominal: 35 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 194 A
- Capacidad de corriente en ducto enterrado 20°C (4): 136 A
- Capacidad de corriente en ducto 30°C (5): 144 A
- Capacidad de corriente al aire 30°C (6): 176 A
1x4mm²
Nexans ref.
- Sección nominal: 4 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 59 A
- Capacidad de corriente en ducto enterrado 20°C (4): 42 A
- Capacidad de corriente en ducto 30°C (5): 37 A
- Capacidad de corriente al aire 30°C (6): 42 A
1x50mm²
Nexans ref. 10012244
- Sección nominal: 50 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 230 A
- Capacidad de corriente en ducto enterrado 20°C (4): 159 A
- Capacidad de corriente en ducto 30°C (5): 175 A
- Capacidad de corriente al aire 30°C (6): 216 A
1x6mm²
Nexans ref.
- Sección nominal: 6 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 74 A
- Capacidad de corriente en ducto enterrado 20°C (4): 52 A
- Capacidad de corriente en ducto 30°C (5): 48 A
- Capacidad de corriente al aire 30°C (6): 55 A
1x70mm²
Nexans ref. 10012245
- Sección nominal: 70 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 282 A
- Capacidad de corriente en ducto enterrado 20°C (4): 197 A
- Capacidad de corriente en ducto 30°C (5): 222 A
- Capacidad de corriente al aire 30°C (6): 279 A
1x95mm²
Nexans ref. 10012246
- Sección nominal: 95 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 339 A
- Capacidad de corriente en ducto enterrado 20°C (4): 232 A
- Capacidad de corriente en ducto 30°C (5): 269 A
- Capacidad de corriente al aire 30°C (6): 342 A
3X1.5mm²
Nexans ref. 10043853
- Empaque: Cut to length (m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 23 A
- Capacidad de corriente en ducto enterrado 20°C (4): 19 A
- Capacidad de corriente en ducto 30°C (5): 19 A
- Capacidad de corriente al aire 30°C (6): 19 A
3X10mm²
Nexans ref.
- Sección nominal: 10 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 98 A
- Capacidad de corriente en ducto enterrado 20°C (4): 68 A
- Capacidad de corriente en ducto 30°C (5): 60 A
- Capacidad de corriente al aire 30°C (6): 75 A
3X120mm²
Nexans ref.
- Sección nominal: 120 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 386 A
- Capacidad de corriente en ducto enterrado 20°C (4): 263 A
- Capacidad de corriente en ducto 30°C (5): 268 A
- Capacidad de corriente al aire 30°C (6): 346 A
3X150mm²
Nexans ref.
- Sección nominal: 150 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 431 A
- Capacidad de corriente en ducto enterrado 20°C (4): 296 A
- Capacidad de corriente en ducto 30°C (5): 300 A
- Capacidad de corriente al aire 30°C (6): 399 A
3X16mm²
Nexans ref.
- Sección nominal: 16 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 126 A
- Capacidad de corriente en ducto enterrado 20°C (4): 89 A
- Capacidad de corriente en ducto 30°C (5): 80 A
- Capacidad de corriente al aire 30°C (6): 100 A
3X185mm²
Nexans ref.
- Sección nominal: 185 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 486 A
- Capacidad de corriente en ducto enterrado 20°C (4): 332 A
- Capacidad de corriente en ducto 30°C (5): 340 A
- Capacidad de corriente al aire 30°C (6): 456 A
3X2.5mm²
Nexans ref. 10048200
- Empaque: Cut to length (m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 38 A
- Capacidad de corriente en ducto enterrado 20°C (4): 33 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): 32 A
3X240mm²
Nexans ref.
- Sección nominal: 240 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 563 A
- Capacidad de corriente en ducto enterrado 20°C (4): 382 A
- Capacidad de corriente en ducto 30°C (5): 398 A
- Capacidad de corriente al aire 30°C (6): 538 A
3X25mm²
Nexans ref.
- Sección nominal: 25 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 161 A
- Capacidad de corriente en ducto enterrado 20°C (4): 113 A
- Capacidad de corriente en ducto 30°C (5): 105 A
- Capacidad de corriente al aire 30°C (6): 127 A
3X35mm²
Nexans ref.
- Sección nominal: 35 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 194 A
- Capacidad de corriente en ducto enterrado 20°C (4): 136 A
- Capacidad de corriente en ducto 30°C (5): 128 A
- Capacidad de corriente al aire 30°C (6): 158 A
3X4mm²
Nexans ref.
- Sección nominal: 4 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 59 A
- Capacidad de corriente en ducto enterrado 20°C (4): 42 A
- Capacidad de corriente en ducto 30°C (5): 35 A
- Capacidad de corriente al aire 30°C (6): 42 A
3X50mm²
Nexans ref.
- Sección nominal: 50 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 230 A
- Capacidad de corriente en ducto enterrado 20°C (4): 159 A
- Capacidad de corriente en ducto 30°C (5): 154 A
- Capacidad de corriente al aire 30°C (6): 192 A
3X6mm²
Nexans ref.
- Sección nominal: 6 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 74 A
- Capacidad de corriente en ducto enterrado 20°C (4): 52 A
- Capacidad de corriente en ducto 30°C (5): 44 A
- Capacidad de corriente al aire 30°C (6): 54 A
3X70mm²
Nexans ref.
- Sección nominal: 70 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 282 A
- Capacidad de corriente en ducto enterrado 20°C (4): 197 A
- Capacidad de corriente en ducto 30°C (5): 194 A
- Capacidad de corriente al aire 30°C (6): 246 A
3X95mm²
Nexans ref.
- Sección nominal: 95 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 339 A
- Capacidad de corriente en ducto enterrado 20°C (4): 232 A
- Capacidad de corriente en ducto 30°C (5): 233 A
- Capacidad de corriente al aire 30°C (6): 298 A
4X1.5mm²
Nexans ref. 10040549
- Empaque: Cut to length (m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 23 A
- Capacidad de corriente en ducto enterrado 20°C (4): 19 A
- Capacidad de corriente en ducto 30°C (5): 19 A
- Capacidad de corriente al aire 30°C (6): 19 A
4X10mm²
Nexans ref.
- Sección nominal: 10 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 98 A
- Capacidad de corriente en ducto enterrado 20°C (4): 68 A
- Capacidad de corriente en ducto 30°C (5): 60 A
- Capacidad de corriente al aire 30°C (6): 75 A
4X120mm²
Nexans ref.
- Sección nominal: 120 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 386 A
- Capacidad de corriente en ducto enterrado 20°C (4): 263 A
- Capacidad de corriente en ducto 30°C (5): 268 A
- Capacidad de corriente al aire 30°C (6): 346 A
4X16mm²
Nexans ref.
- Empaque: Bobina (m)
- Sección nominal: 16 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 126 A
- Capacidad de corriente en ducto enterrado 20°C (4): 89 A
- Capacidad de corriente en ducto 30°C (5): 80 A
- Capacidad de corriente al aire 30°C (6): 100 A
4X2.5mm²
Nexans ref. 10049387
- Empaque: Cut to length (m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 38 A
- Capacidad de corriente en ducto enterrado 20°C (4): 33 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): 32 A
4X25mm²
Nexans ref.
- Sección nominal: 25 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 161 A
- Capacidad de corriente en ducto enterrado 20°C (4): 113 A
- Capacidad de corriente en ducto 30°C (5): 105 A
- Capacidad de corriente al aire 30°C (6): 127 A
4X35mm²
Nexans ref.
- Sección nominal: 35 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 194 A
- Capacidad de corriente en ducto enterrado 20°C (4): 136 A
- Capacidad de corriente en ducto 30°C (5): 128 A
- Capacidad de corriente al aire 30°C (6): 158 A
4X4mm²
Nexans ref.
- Sección nominal: 4 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 59 A
- Capacidad de corriente en ducto enterrado 20°C (4): 42 A
- Capacidad de corriente en ducto 30°C (5): 35 A
- Capacidad de corriente al aire 30°C (6): 42 A
4X50mm²
Nexans ref.
- Sección nominal: 50 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 230 A
- Capacidad de corriente en ducto enterrado 20°C (4): 159 A
- Capacidad de corriente en ducto 30°C (5): 154 A
- Capacidad de corriente al aire 30°C (6): 192 A
4X6mm²
Nexans ref.
- Sección nominal: 6 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 74 A
- Capacidad de corriente en ducto enterrado 20°C (4): 52 A
- Capacidad de corriente en ducto 30°C (5): 44 A
- Capacidad de corriente al aire 30°C (6): 54 A
4X70mm²
Nexans ref.
- Sección nominal: 70 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 282 A
- Capacidad de corriente en ducto enterrado 20°C (4): 197 A
- Capacidad de corriente en ducto 30°C (5): 194 A
- Capacidad de corriente al aire 30°C (6): 246 A
4X95mm²
Nexans ref.
- Sección nominal: 95 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 339 A
- Capacidad de corriente en ducto enterrado 20°C (4): 232 A
- Capacidad de corriente en ducto 30°C (5): 233 A
- Capacidad de corriente al aire 30°C (6): 298 A
5X1.5mm²
Nexans ref. 10040562
- Empaque: Cut to length (m)
- Sección nominal: 1,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 23 A
- Capacidad de corriente en ducto enterrado 20°C (4): 19 A
- Capacidad de corriente en ducto 30°C (5): 19 A
- Capacidad de corriente al aire 30°C (6): 19 A
5X16mm²
Nexans ref.
- Empaque: Bobina (m)
- Sección nominal: 16 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 126 A
- Capacidad de corriente en ducto enterrado 20°C (4): 89 A
- Capacidad de corriente en ducto 30°C (5): 80 A
- Capacidad de corriente al aire 30°C (6): 100 A
5X2.5mm²
Nexans ref. 10040563
- Empaque: Cut to length (m)
- Sección nominal: 2,5 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 38 A
- Capacidad de corriente en ducto enterrado 20°C (4): 33 A
- Capacidad de corriente en ducto 30°C (5): 24 A
- Capacidad de corriente al aire 30°C (6): 32 A
5X25mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 25 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 161 A
- Capacidad de corriente en ducto enterrado 20°C (4): 113 A
- Capacidad de corriente en ducto 30°C (5): 105 A
- Capacidad de corriente al aire 30°C (6): 127 A
5X35mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 35 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 194 A
- Capacidad de corriente en ducto enterrado 20°C (4): 136 A
- Capacidad de corriente en ducto 30°C (5): 128 A
- Capacidad de corriente al aire 30°C (6): 158 A
5X50mm²
Nexans ref.
- Sección nominal: 50 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 230 A
- Capacidad de corriente en ducto enterrado 20°C (4): 159 A
- Capacidad de corriente en ducto 30°C (5): 154 A
- Capacidad de corriente al aire 30°C (6): 192 A
5X70mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 70 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 282 A
- Capacidad de corriente en ducto enterrado 20°C (4): 197 A
- Capacidad de corriente en ducto 30°C (5): 194 A
- Capacidad de corriente al aire 30°C (6): 246 A
5x10mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 10 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 98 A
- Capacidad de corriente en ducto enterrado 20°C (4): 68 A
- Capacidad de corriente en ducto 30°C (5): 60 A
- Capacidad de corriente al aire 30°C (6): 75 A
5x4mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 4 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 59 A
- Capacidad de corriente en ducto enterrado 20°C (4): 42 A
- Capacidad de corriente en ducto 30°C (5): 35 A
- Capacidad de corriente al aire 30°C (6): 42 A
5x6mm²
Nexans ref.
- Empaque: Cut to length (m)
- Sección nominal: 6 mm²
- Capacidad de corriente directamente enterrado 20°C (3): 74 A
- Capacidad de corriente en ducto enterrado 20°C (4): 52 A
- Capacidad de corriente en ducto 30°C (5): 44 A
- Capacidad de corriente al aire 30°C (6): 54 A
Descripción
Descripción
Estándares
-
InternacionalIEC 60228; IEC 60332-1-2; IEC 60332-3-24; IEC 60502-1; IEC 60754-1; IEC 60754-2; IEC 61034-2
Uso / Aplicaciones
En circuitos fijos de potencia y control que exigen cables extra flexibles. Para instalaciones en lugares de concentración de personas como: hospitales, casinos, supermercados, oficinas, centros comerciales, aulas de clase, auditorios, etc. o en lugares donde hayan equipos importantes susceptibles de dañarse con los gases ácidos producidos por la combustión de cables con compuestos halogenados. Puede instalarse al aire libre, en bandejas o en ductos. En calibres pequeños es usado como cable de control para interior de gabinetes.
Construcción
Formación: Cable monoconductor o multiconductor de 3 a 5 conductores cableados entre sí.
Conductor: Cobre suave con cableado flexible clase 5 según IEC 60228.
Aislamiento: Polietileno Reticulado (XLPE) de excelentes propiedades eléctricas y buena resistencia al ozono y a agentes químicos. La identificación de los conductores en colores.
Revestimiento: Compuesto FREETOX®. Termoplástico de bajo riesgo de incendio, libre de halógenos, de baja emisión de humos, baja toxicidad, altamente retardante a la llama y no propagador de incendio, resistente a la intemperie y a la radiación UV. Revestimiento en color negro. Otros colores a pedido.
Rotulado: Nexans FREETOX-FLEX SERIE 3 RZ1-K "sección" 0.6/1kV 90°C "Número de Certificado" "Orden de Fabr." "Fecha" CHILE "Marca secuencial"
Alternativas de diseño
FREETOX-FLEX-RAT: Resistente al ataque de roedores.
FREETOX-FLEX-BLIND: Con pantalla de cinta de cobre.
FREETOX-FLEX-BLIND-TZ: Con pantalla trenzada de alambres de cobre estañado.
En otros niveles de tensión: 1,8/3 kV.
En otros calibres o construcciones distintas a las incluidas en el catálogo.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
Valores de capacidad de corriente basados según tabla 4.4 del RIC N°4, aplican para instalaciones donde los ductos y los cables no están expuestos directamente a radiación solar.
(3) Corriente direct. enterrado a 20°C: Cables con cubierta, monocondutores o multiconductores (3 conductores con carga) instalados directamente enterrados. Método de Instalación D2 según RIC N°4.
(4) Corriente en ducto enterrado a 20°C: Cables monoconductores o multiconductores (3 conductores con carga) instalados en ductos enterrados. Método de Instalación D1 según RIC N°4.
(5) Corriente en ducto a 30°C: Hasta tres conductores monopolares o cables multiconductores (3 conductores con carga) instalados en ductos o en bandejas adosadas a paredes. Método de Instalación B1 y B2 según RIC N°4.
(6) Corriente al aire a 30°C: Cables multiconductores (3 conductores con carga) instalados libremente al aire, en escalerillas porta conductores o en canastillos porta conductores o en bandejas perforadas. Método de Instalación E según RIC N°4. Cables monoconductores: 3 conductores con carga, en contacto y en disposición plana, instalados libremente al aire, en escalerillas porta conductores o en canastillos porta conductores o en bandejas perforadas. Método de Instalación F según RIC N°4.
Para instalaciones enterradas se considera una profundidad de 0,7 metros y una resistividad térmica del suelo de 1 K*m/W.
Se deben considerar los factores de corrección de capacidad de corriente de acuerdo a las condiciones específicas de instalación.
CONDICIONES DE INSTALACIÓN PARA CÁLCULOS DE CAPACIDAD DE CORRIENTE
NOTAS
Los valores indicados como "nominales", "nom", "aproximados" o "aprox." son datos referenciales que no son exigencia de la norma de fabricación.
CERTIFICADO SEC RZ1-K (secciones hasta 35mm2 o 2AWG)
CERTIFICADO SEC RZ1-K (secciones de 50mm2 a 1000mm2 o 1AWG a 1250kcmil)
Características
Características
Características de construcción
Características de construcción
Características mecánicas
Características mecánicas
Características de uso
Características de uso
Recursos
Recursos
Documentación
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
